一、项目概述
工程名称：舒适环境供暖（散热器）
工程位置：武汉市江夏区九全嘉广场
工程施工：武汉绿园暖通工程有限公司
工程面积：2000余平方米
企业简介：绿园暖通成立于2006年，注册资金800万元，具有《燃气安装资质》和《机电安装资质》，是诚信企业单位。多年来，绿园暖通致力于绿色能源和舒适系统的集成、开发、推广与应用。
据了解，绿园暖通主要经营家庭供暖、中央空调、中央净水、中央新风、别墅地板采暖等业务；专为家庭、别墅、会所、酒店、学校、办公场所等提供完善的全屋环境舒适家居系统解决方案以及施工工程服务。
“诚信，品质，创新，分享”是绿园暖通的企业理念，绿园暖通永远以诚信为先，品质为本，创新科技，分享舒适服务于客户，服务于社会。
二、设计理念
1、本工程为舒适环境设备工程，计算采暖面积约1192.5m²，设计功率合计在201276W，平均达到168.78W/m²，其中客厅、餐厅170W/m²，卧室为160W/m²，卫生间200W/m²。设计、计算功率以厂家提供的参数为准。
2、本工程热源选用6台30kW德国原装进口菲斯曼壁挂炉。菲斯曼集团是世界领先的供热、制冷和空调系统制造商之一。
3、本工程末端设备选用德国沃斯特散热器，德国沃斯特专注于钢制板式散热器，已有60多年的历史。其拥有多项国家专利和认证，全自动化的流水线及先进的管理方式保证了产品的卓越性能。
产品经过严密的检测，质量稳定可靠，外形美观大方，广泛应用于宾馆、饭店、办公场所、会展中心、百姓家居供暖的广大供暖地区，深受国内外客户的赞誉。
4、本工程管道选用日丰管。日丰企业集团有限公司是一家集研发、生产、销售、服务为一体的大型国家高新技术企业。日丰产品涵盖给水、排水、供暖、燃气、套管、卫浴等领域，产品畅销世界100多个国家和地区。
5、本工程控制阀选用意大利品牌艾美蒂，利艾美蒂是由意大原装进口，99纯铜整体铸造的产品，其采用镀镍抗氧化处理，人性化操控设计。扎实耐用，无漏水风险。
三、设计说明
1、采暖室外计算温度：-0℃
2、采暖室内计算温度：18℃±2℃
四、设计依据
散热器采暖系统；
甲方提供的建筑图纸及相关要求；
施工现场的实地勘测；
国家现行的技术标准、施工及验收规范、工程质量评定标准；
《夏热冬冷地区居住建筑节能设计标准》
（JGJ134-2010）
《居住建筑节能设计标准》
（DBJ11-602-2006）
《低温热水地板辐射供暖系统施工安装》
（03K404）
《采暖通风与空气调节规范》
（GB50019-2003）
《建筑电气工程施工质量验收规范》
（GB50303）
《地面辐射供暖技术规程》
（JGJ142-2004)
五、设计参数
散热器采暖系统：
室外设计参数
夏季室外计算干球温度：tW=35.2℃
夏季室外计算湿球温度：ts=28.2℃
夏季室外平均风速：v=3.2m/s
最冷月平均室外计算相对湿度：RH=20%
冬季室外计算干球温度：tW=5℃
冬季室外平均风速：v=2.7m/s
六、系统配置
主机：燃气壁挂炉VitopWH1D(30kW)6台
暖气片：沃斯特54组
管道：日丰PP-R管
微调控制阀：EMMETI艾美蒂
七、施工图
1、前期地面管道施工流程

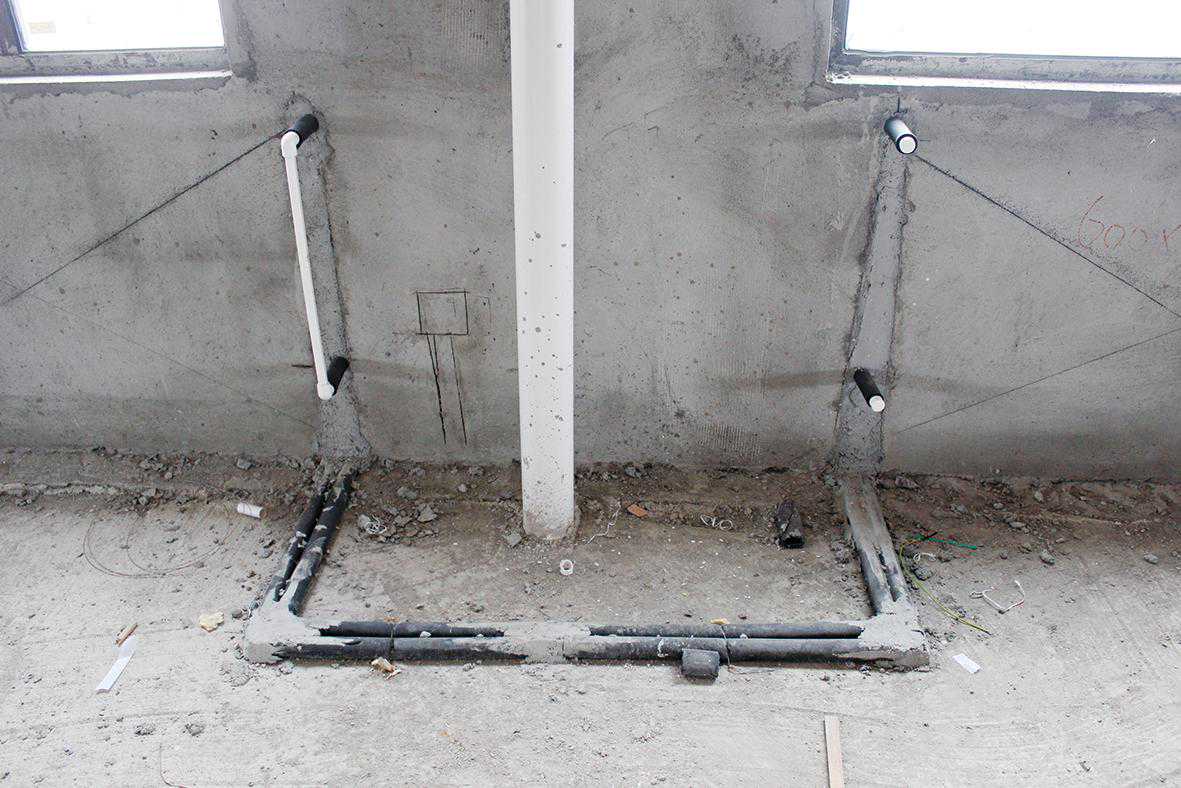

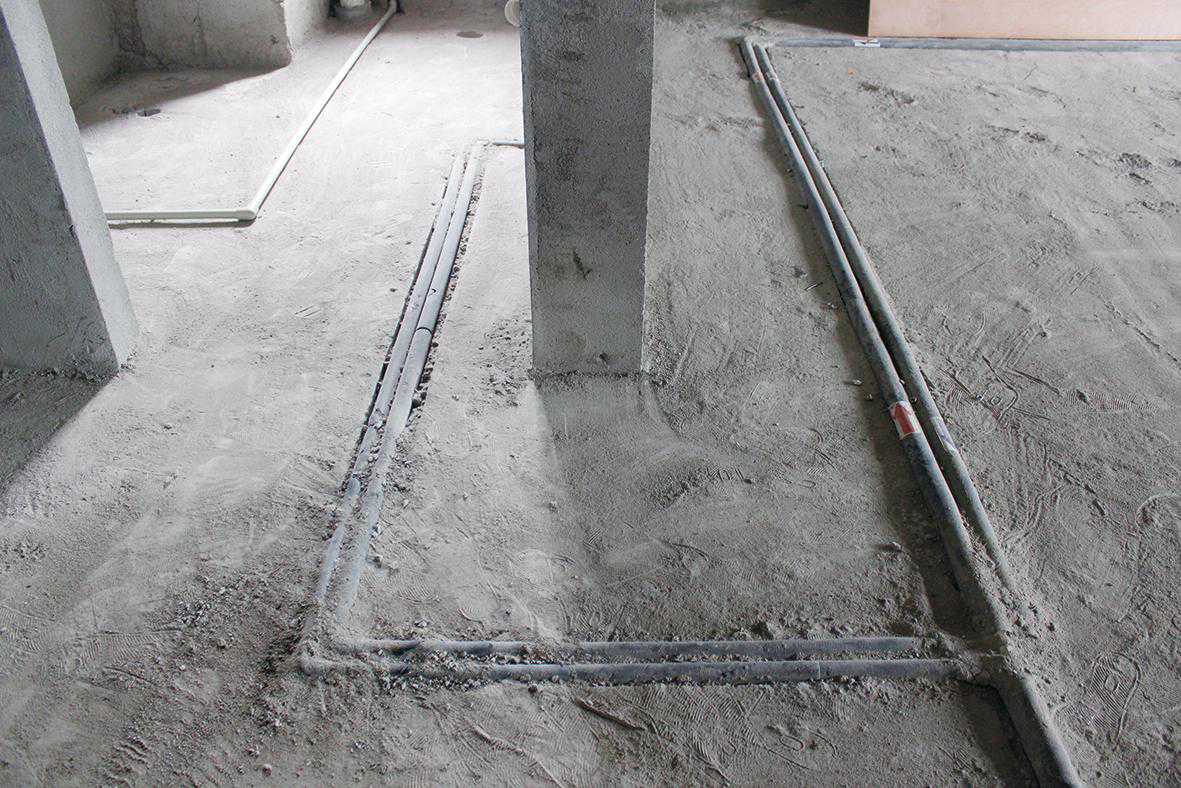

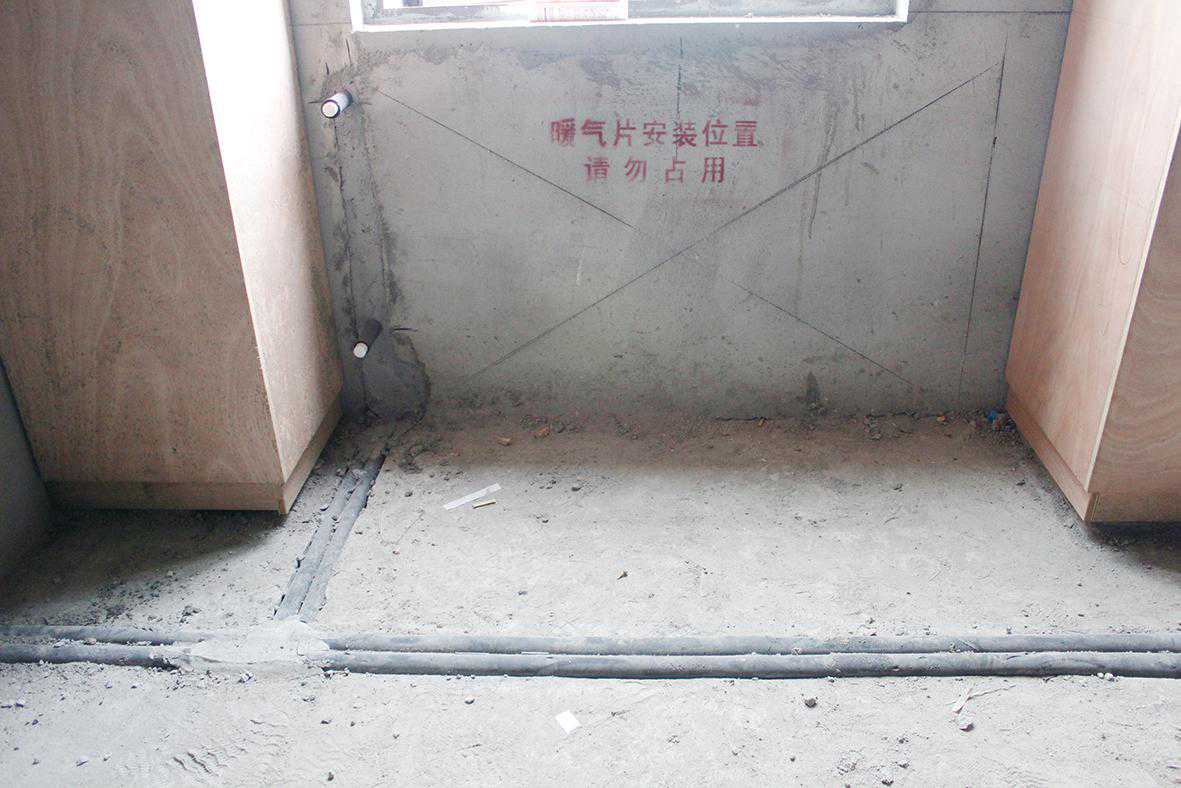

铺设管道走向如下图：

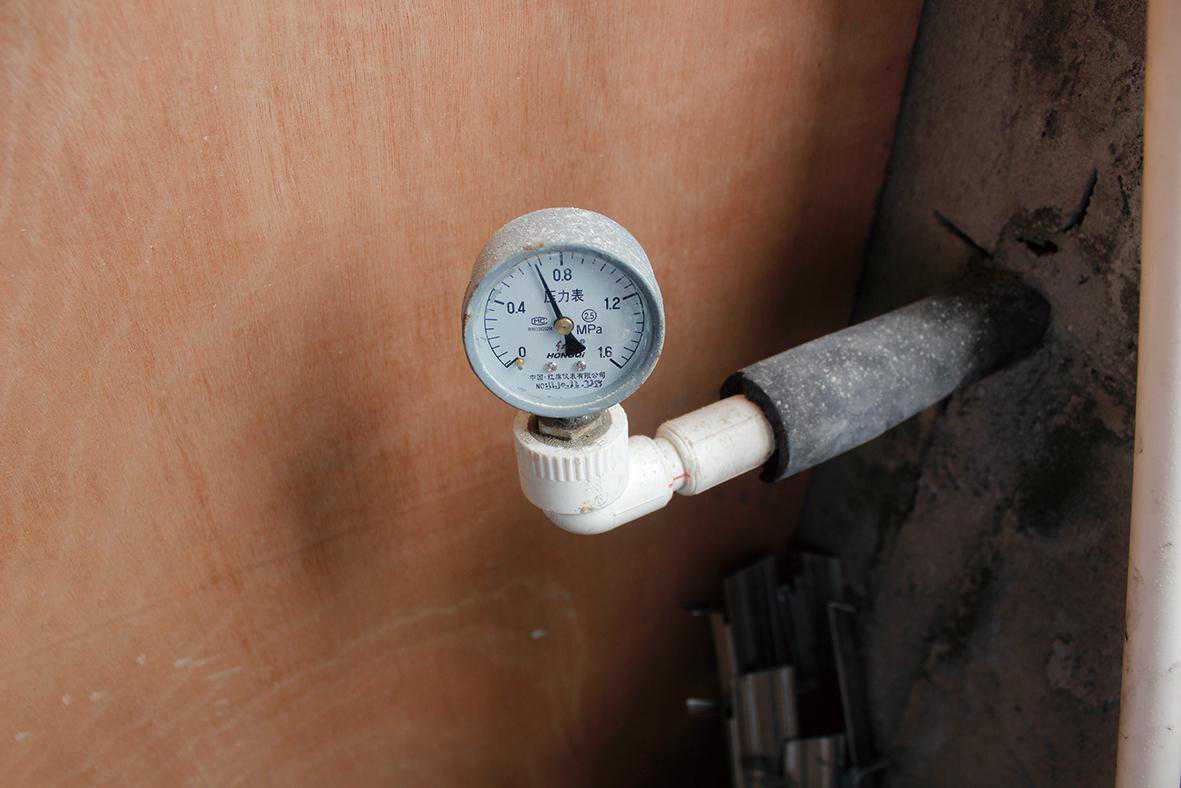

打压，压力表测试如下图：
2、后期散热器及壁挂炉等安装流程

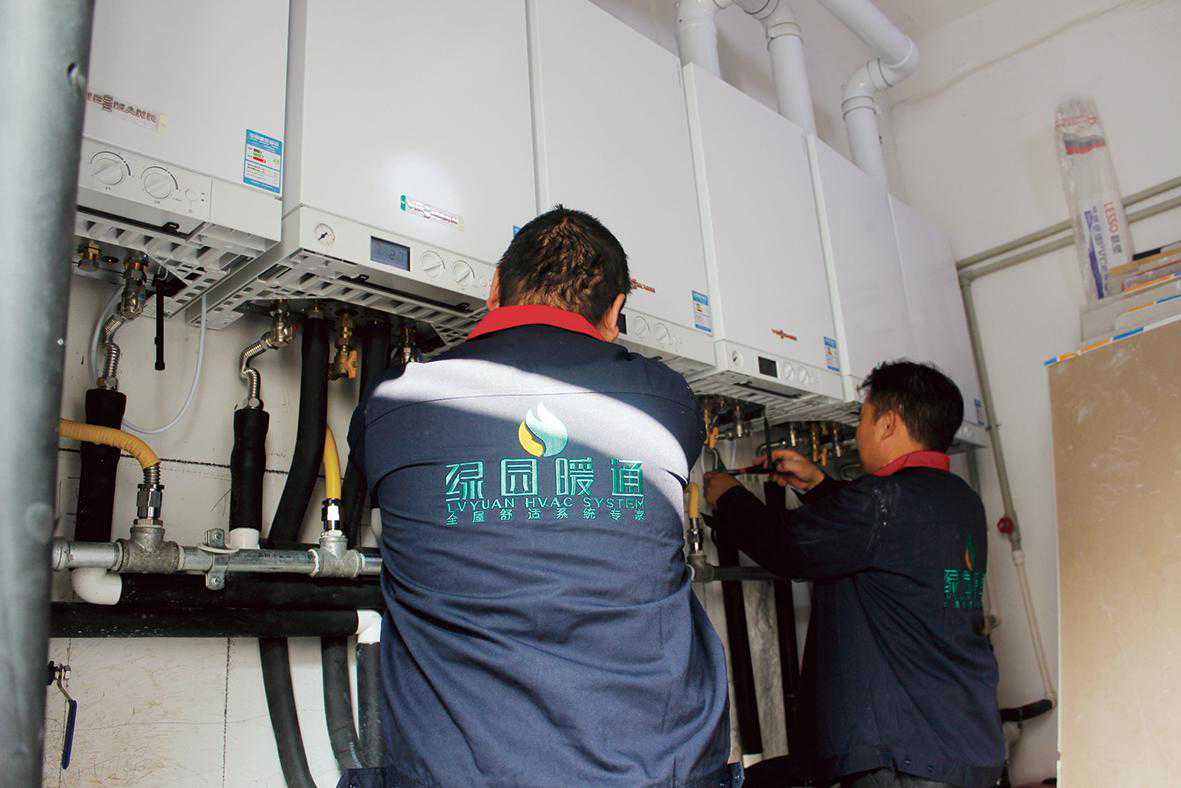

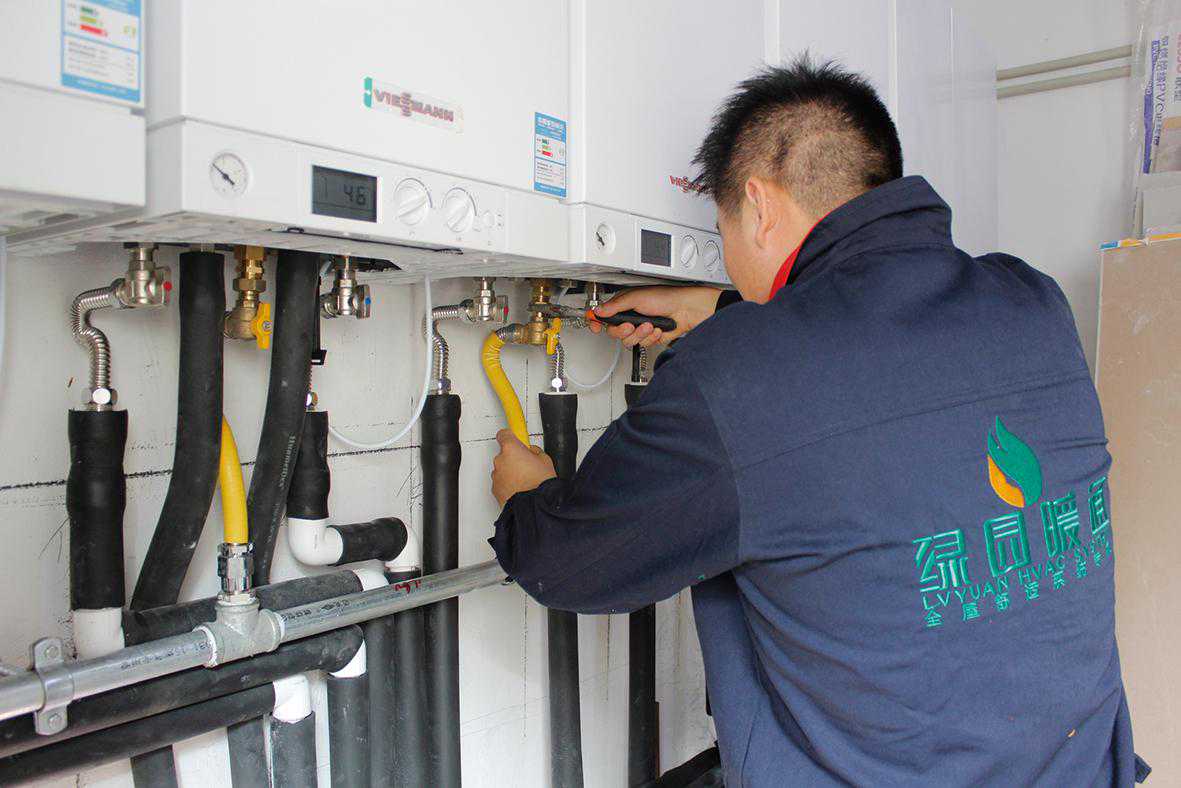

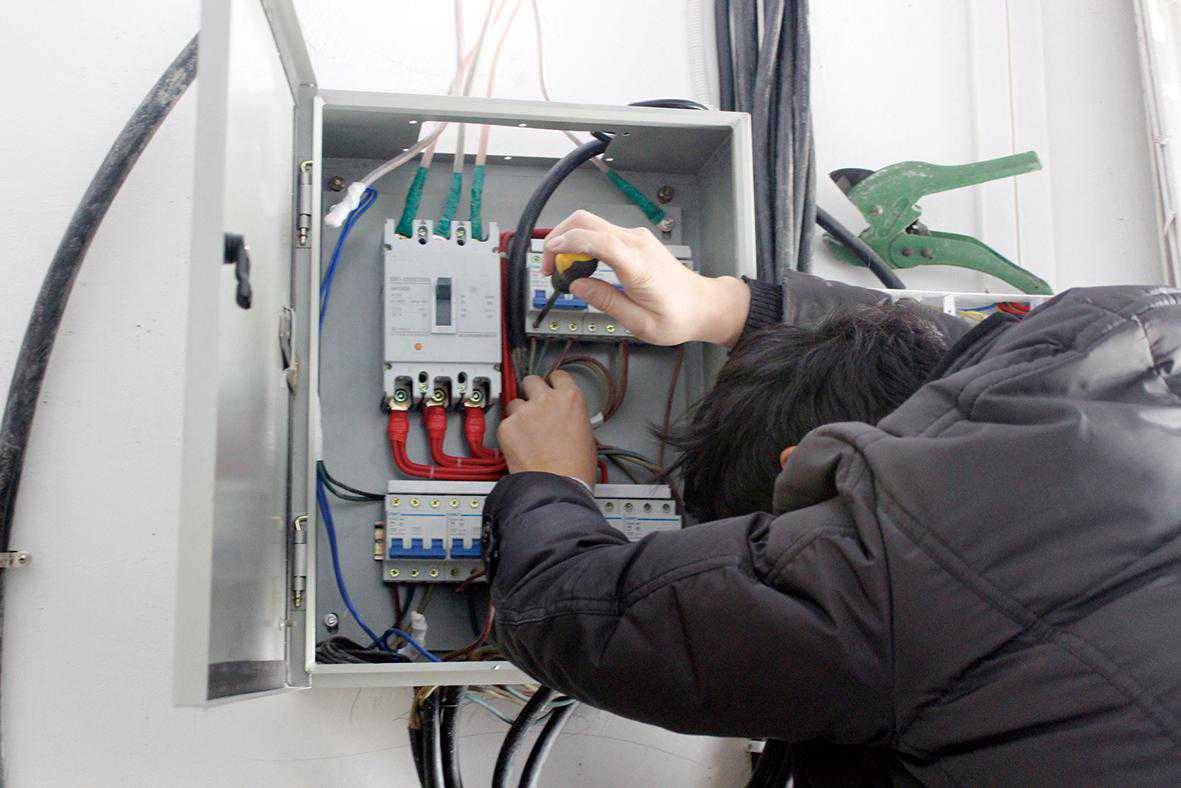

壁挂炉处电、煤气管安装及检测如下图：

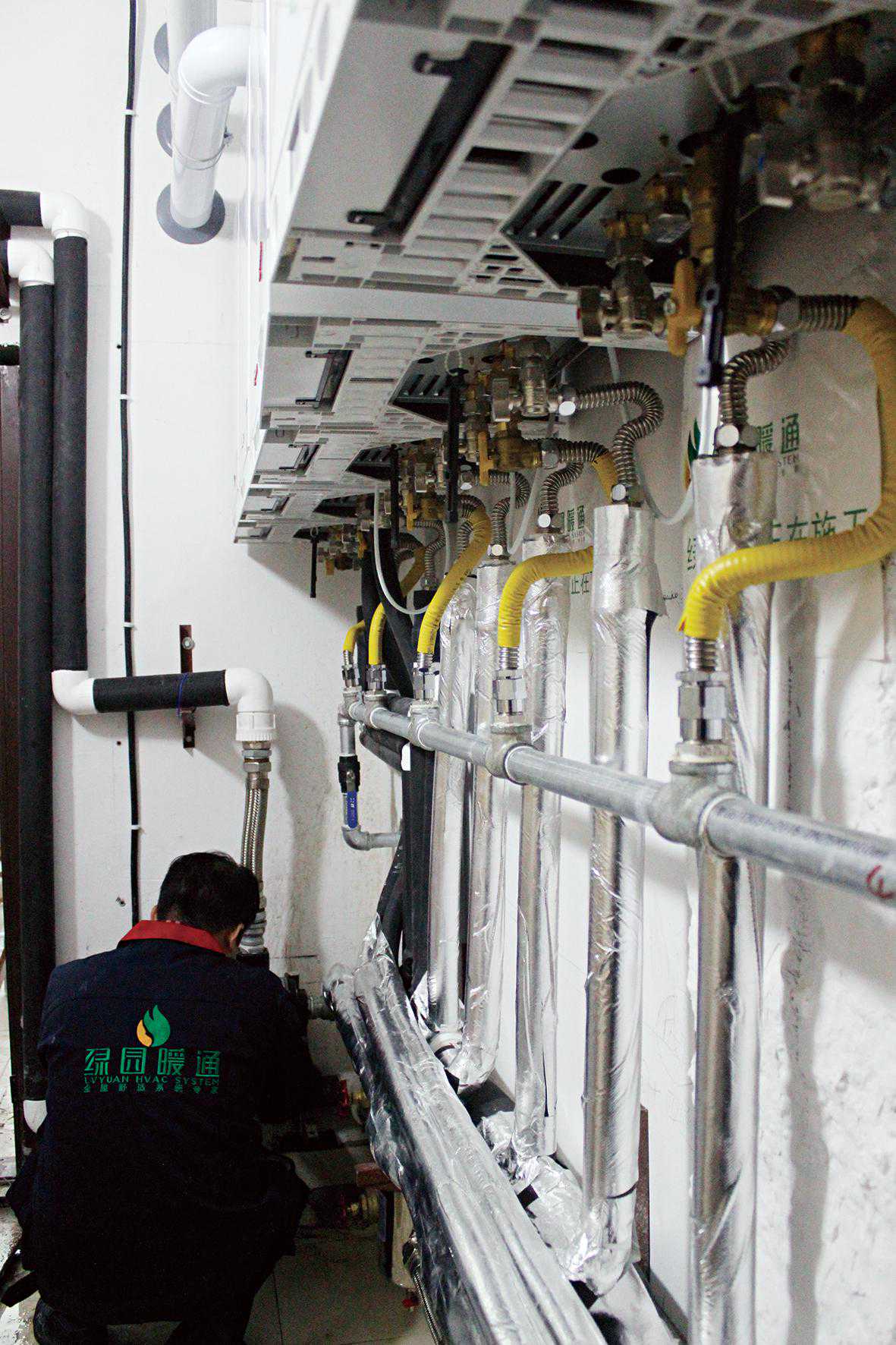

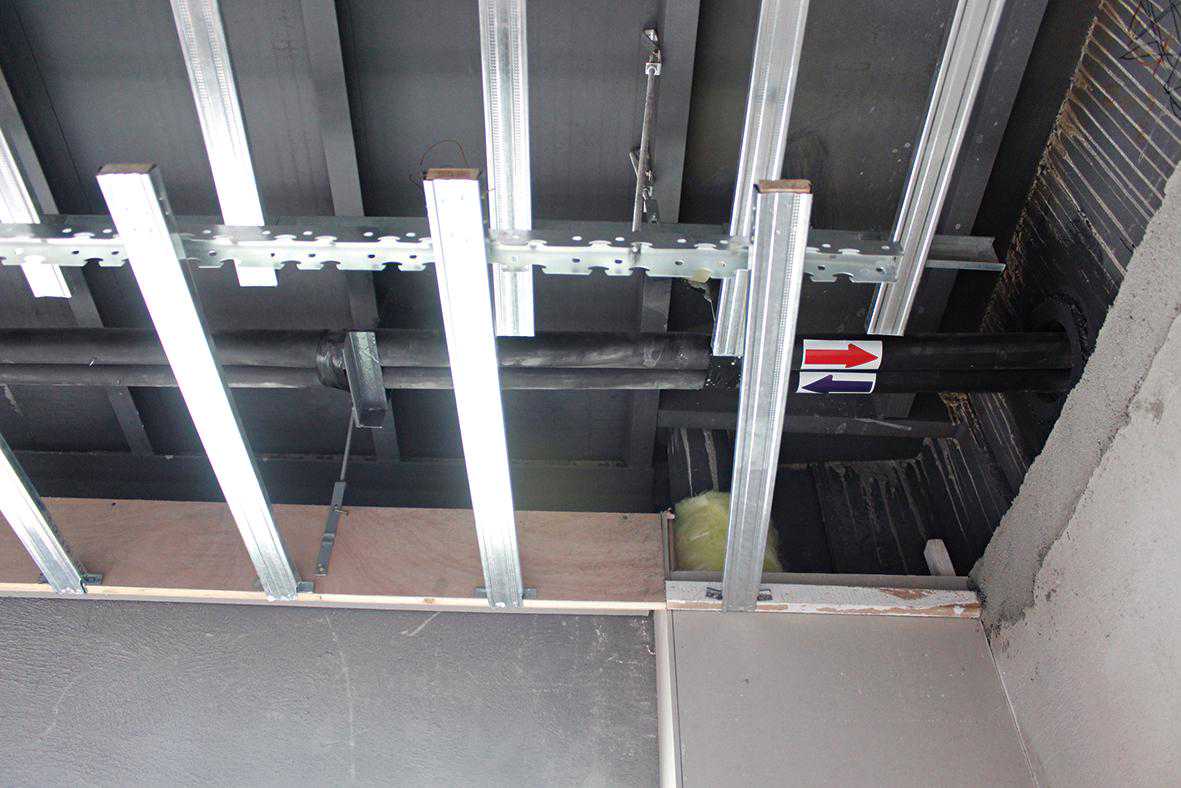

壁挂炉连接管道做保温安装如下图：
八、施工完成效果图

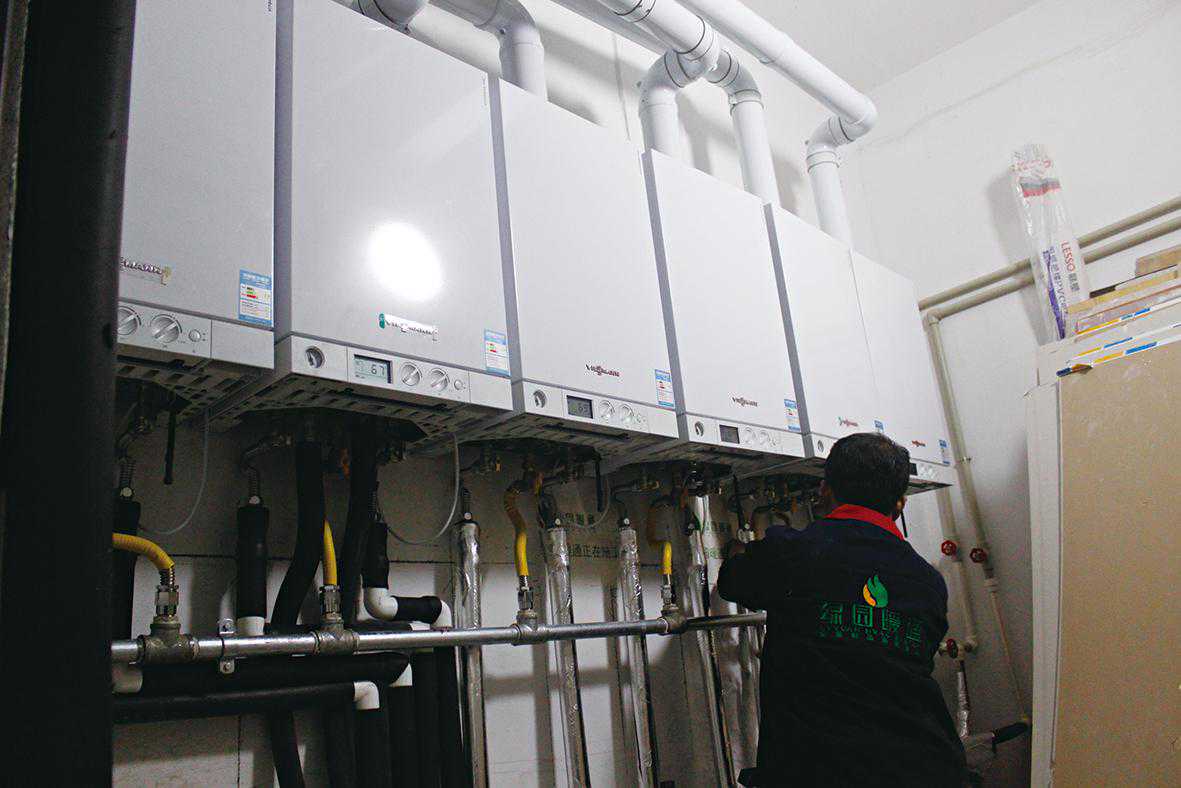

6台壁挂炉展示效果如下图：

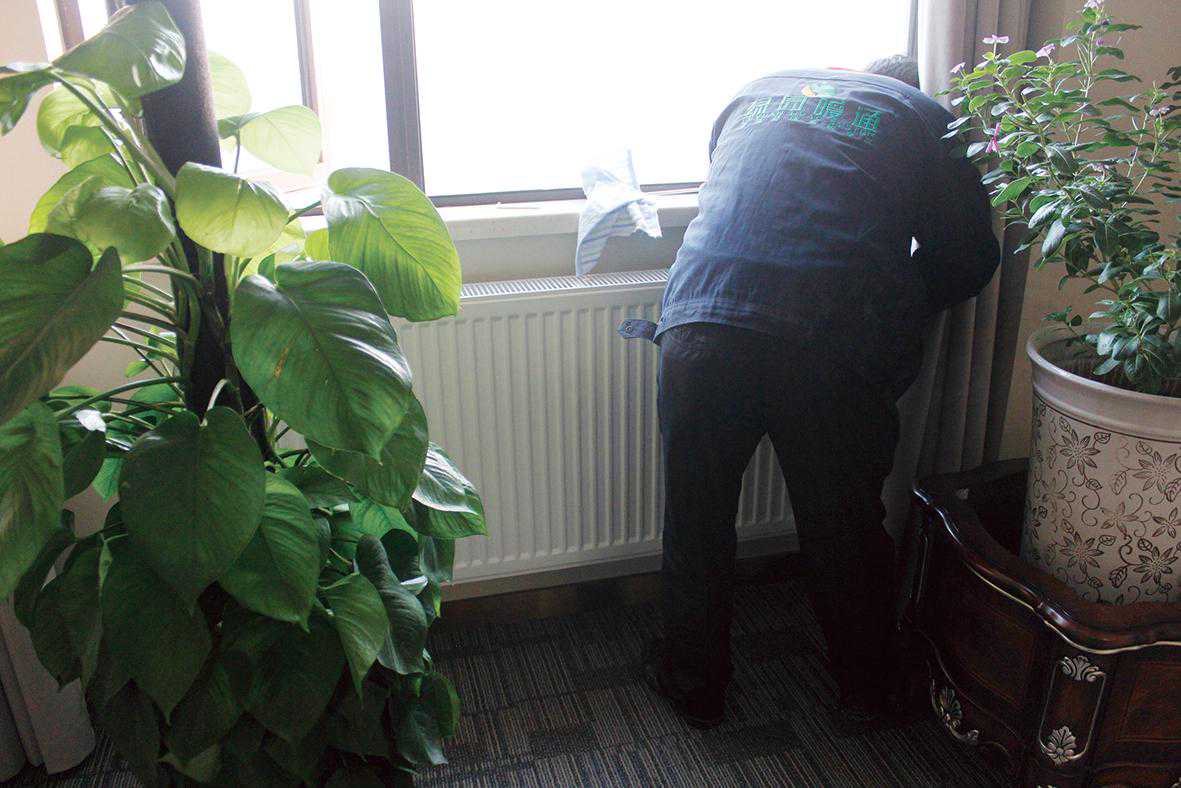

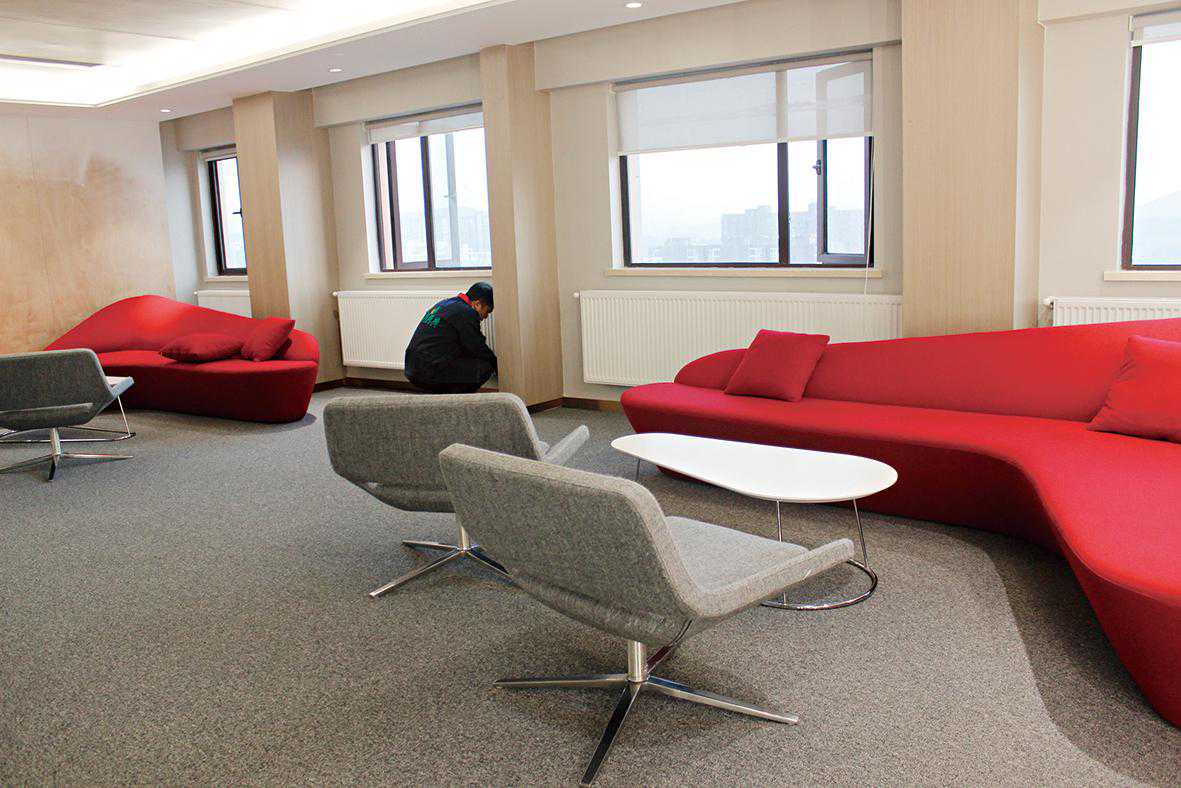

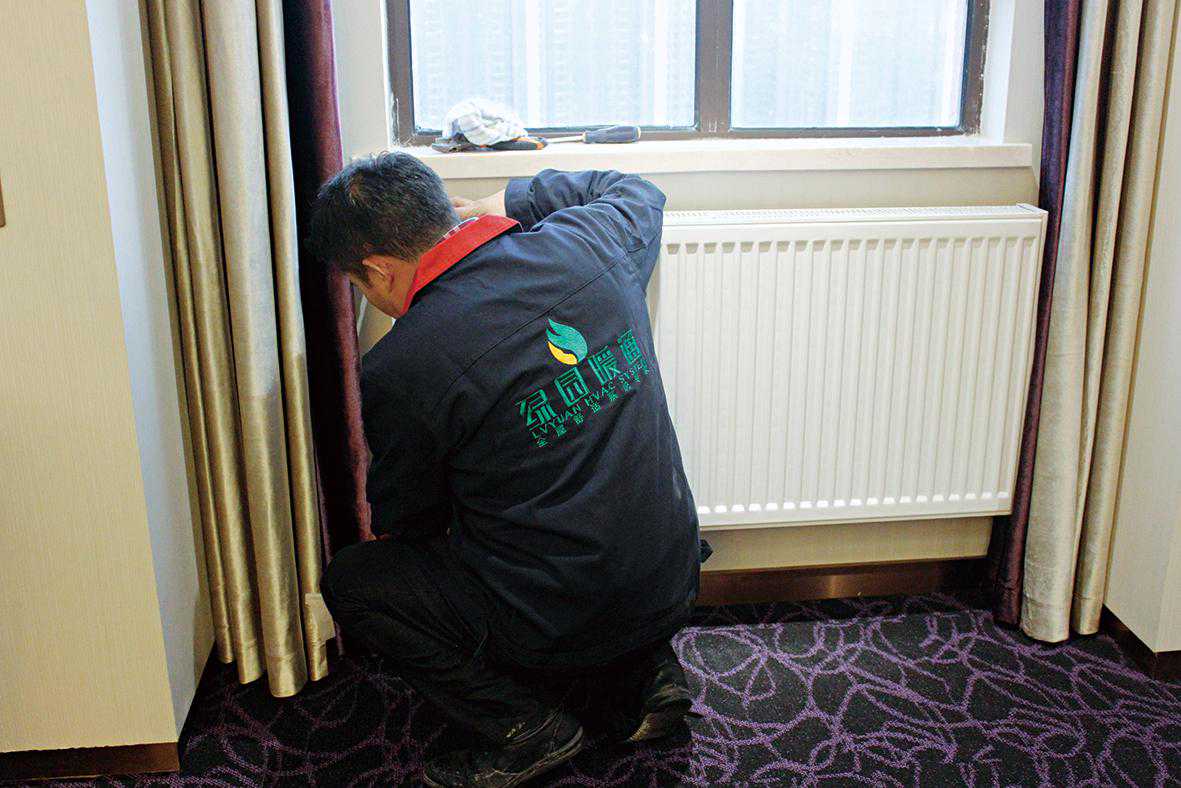

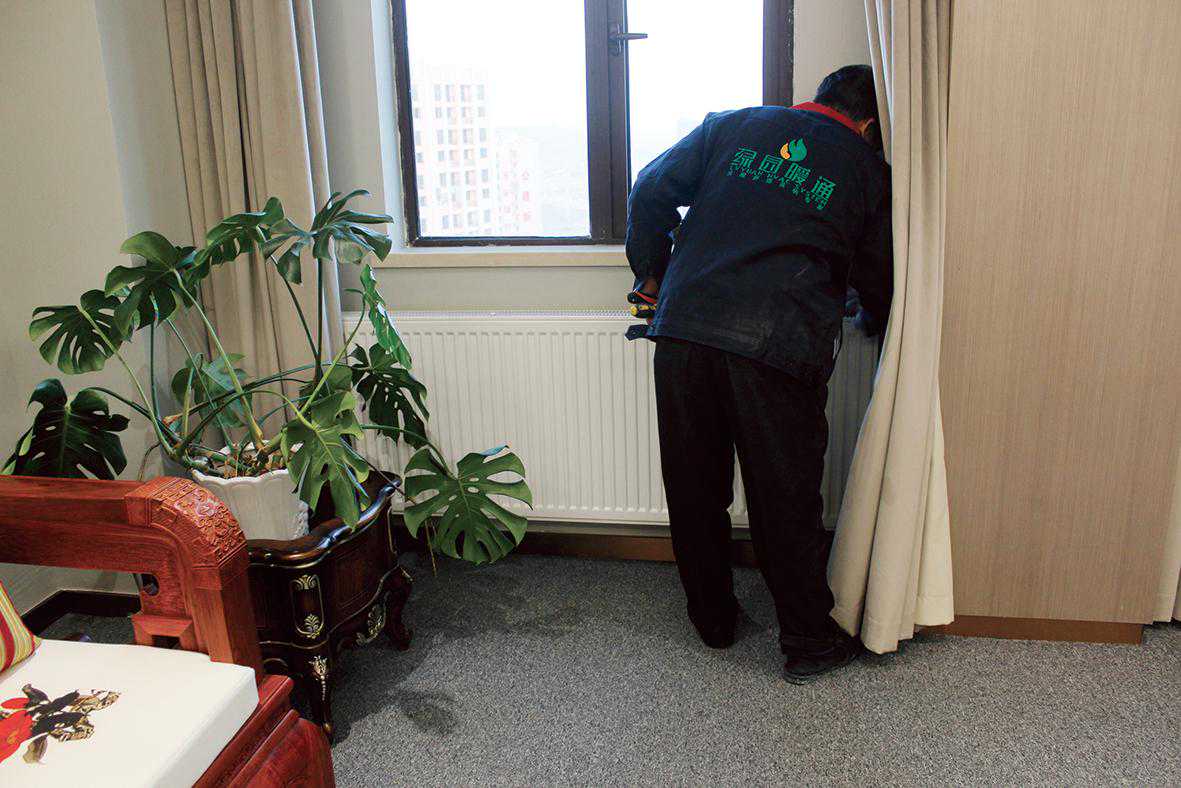

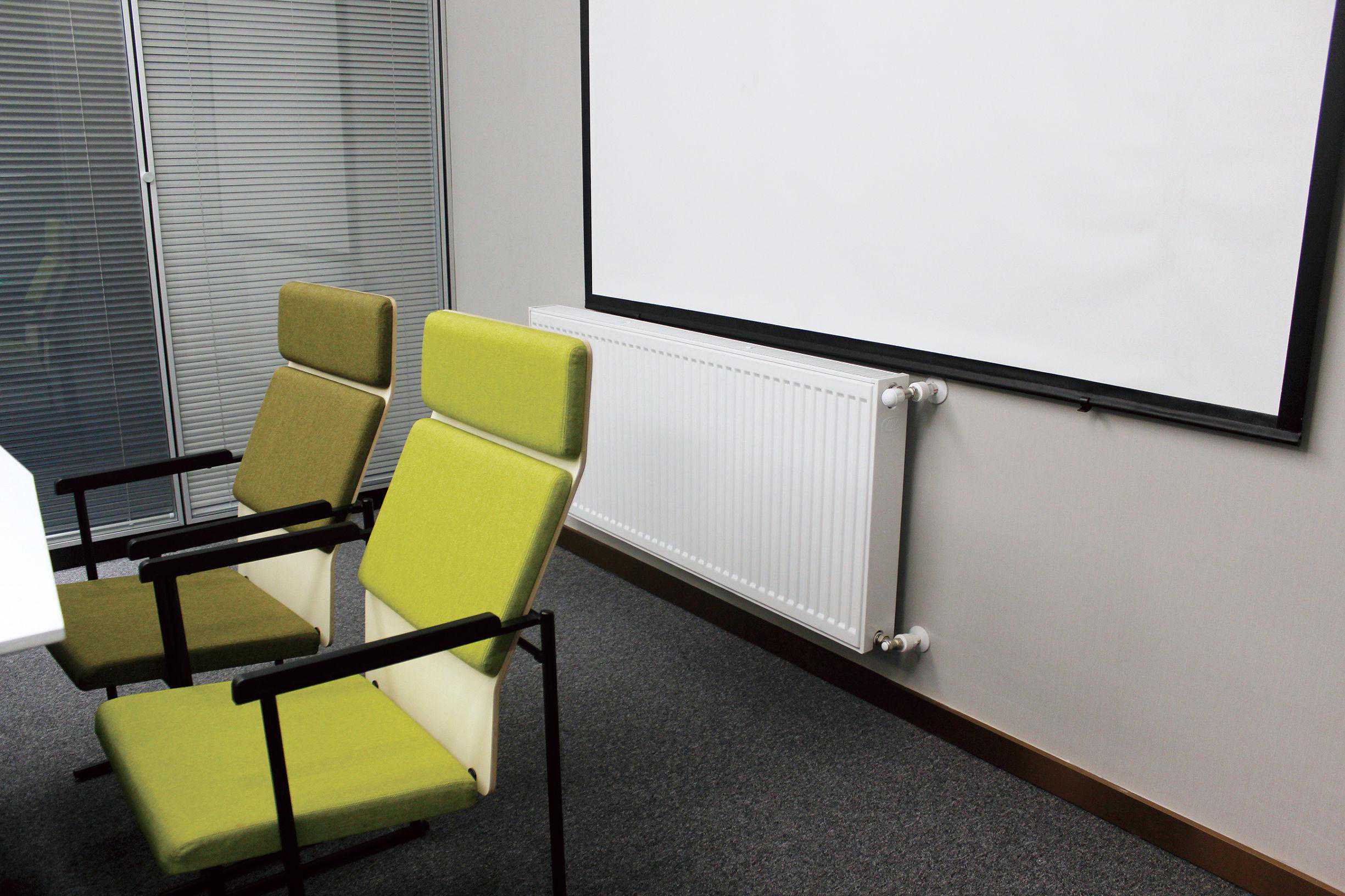

办公区域暖气片展示如下图：
